エコ.プレスバインダー ストローク型 パック・クローザー

エコ.プレスバインダー ストローク型 パック・クローザー

特徴

従来、各種テープ、針金、接着剤あるいは超音波、高周波等で接着していたフィルム等を一切の材料を使用せず、また熱や振動も使用しないで圧着だけで接着する、世界で初めての技術です。
材料を使用しないので、コストの面で、また熱や微振動も使用しないので安全性の面でも更に解体も簡単に出来るので、リサイクルの面でも従来の接着方法と比べて、多方面で有利な条件が揃っています。
特に食品容器等の蓋閉じ等に威力を発揮するものと考えます。
是非一度ご利用される事をお勧め致します。

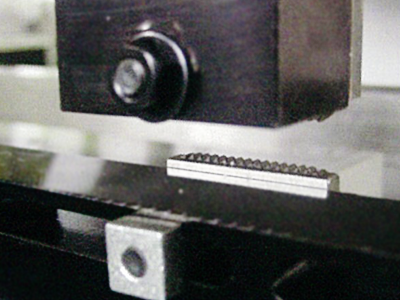

圧着方法 上下2枚の歯の間にワークを挟み、上歯で押し込むだけです
対象ワーク
  • ペット系のフィルム材(食品容器等)
  • 厚さ~綴じ厚0.5mm以内です
  • 大きさ:L=最大250mm、W=80〜130mm、H=100mm以内
綴じの形状 綴じ箇所:1箇所~8箇所
(但し、1回で綴じられる面積は24mm以内です。
それ以上は、2度打ち3度打ちとなります)
幅:3.5mm以内
長さ:8mm ~25mm
圧力
  • 材質、ワーク形状、厚さ等により圧力調整が必要です
  • タッチパネルで簡単に圧力設定が可能です
  • 初回品は必ず、強さや割れ等を確認してから作業に入る事が必要です
解体 綴じ目に沿ってメクルと簡単に解体できます
ワーク形状 ワークの形状に合わせて、コンベア形状、入口、出口の自動化等ご希望により設計させて頂きます
加工速度 1ケース2箇所綴じで3S~5S位です(搬送時間含む)

製品仕様

機械寸法 L 1,300mm × W 600mm × H 1,400mm
機械重量 600kg
電気容量 3相 200V 0.8kw

ワーク送りコンベア仕様

駆動400W サーボモーター + 1/9G.H
速度0〜1M/S タッチパネル設定
停止位置0〜250mm タッチパネル設定
停止精度±3mm以内

綴じ仕様

駆動400W サーボモーター + 1/21G.H
上下ストローク5〜15mm
上下速度設定タッチパネル
押し圧設定タッチパネル
最大押し圧50Nm

綴じ形状

最小ピッチ30mm
1箇所の綴じ寸法3.5×1〜25mm
1個の綴じ箇所1〜任意
1回の綴じ箇所1〜6箇所

綴じサンプル画像

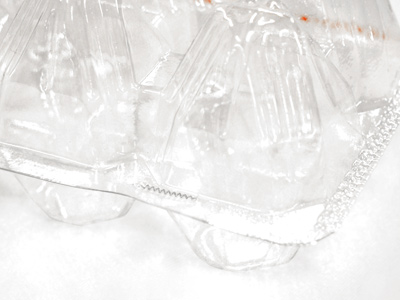

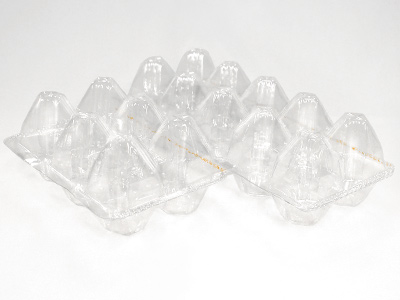

  • エコ.プレスバインダー ストローク型 パック・クローザー 綴じサンプル
  • エコ.プレスバインダー ストローク型 パック・クローザー 綴じサンプル
  • エコ.プレスバインダー ストローク型 パック・クローザー 綴じサンプル
  • エコ.プレスバインダー ストローク型 パック・クローザー 綴じサンプル
  • エコ.プレスバインダー ストローク型 パック・クローザー 綴じサンプル

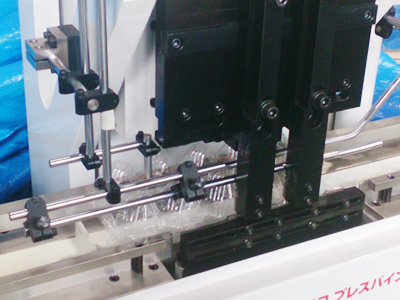

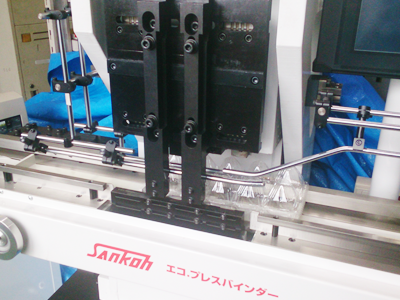

  • エコ.プレスバインダー ストローク型 パック・クローザー
  • エコ.プレスバインダー ストローク型 パック・クローザー
  • エコ.プレスバインダー ストローク型 パック・クローザー
  • エコ.プレスバインダー ストローク型 パック・クローザー
  • エコ.プレスバインダー ストローク型 パック・クローザー

動画
